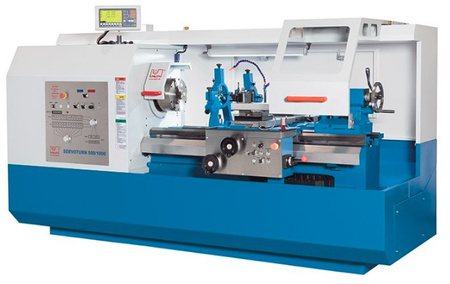

Tokarka uniwersalna Servoturn 500/1000 firmy Knuth

Właściwości tokarki:

Seria tokarek uniwersalnych Servoturn łączy najnowocześniejszą technologię posuwu z klasyczną inżynierią mechaniczną. W przeciwieństwie do tokarek konwencjonalnych, ta seria ma napędy śrubowe i elektroniczne pokrętła we wszystkich osiach. Serwonapędy o wysokim momencie obrotowym realizują każdy ruch posuwu z dynamiką nowoczesnych maszyn CNC. Bez zmiany biegów i kół zębatych, posuw i skok gwintu mogą być wybierane elektronicznie. Szybkie przesuwy we wszystkich osiach skracają czasy nieproduktywne, a elektroniczne ograniczniki zapewniają wysoką powtarzalność.

• System serwonapędów
• Wstępnie naprężone śruby kulowe we wszystkich osiach

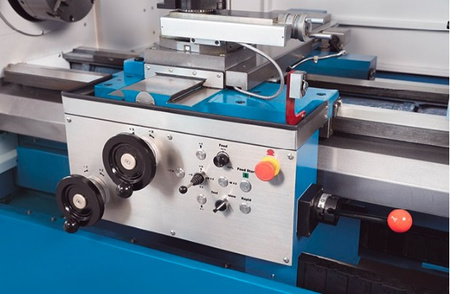

• Elektroniczne kółka ręczne
• Wskaźnik położenia z funkcją stałej V
• Uchwyt do szybkiej wymiany narzędzi

Link do filmu z pracującą tokarką Servoturn >>>> Servoturn

Parametry tokarki:

PRZESTRZEŃ ROBOCZA

Rozstaw kłów                                          950 mm

Średnica toczenia  nad łożem                   500 mm

Średnica toczenia nad suportem               300 mm

Szerokość łoża                                        400 mm

PRZESUWY

Przesuw osi-X                                          250 mm

Przesuw osi-Z                                          880 mm

Przesuw osi Z1                                        100 mm

       WRZECIENNIK

      Prędkość obrotowa wrzeciona                   30 obr./min - 1600 obr./min

      Przelot wrzeciona                                     86 mm

      Końcówka  wrzeciona                                A2-8

      Średnica uchwytu                                     250 mm

    POSUW ROBOCZY

    Posuw oś X                                               0.01 mm/U - 2 mm/U

    Posuw oś Z                                               0.01 mm/U - 2 mm/U

     SZYBKI POSUW

     Posuw w  osi X                                                                        4 m/min

      Posuw w  osi Z                                                                       4 m/min

GWINTOWANIE

Gwint metryczny                                                                   0,35-14 mm

Gwinty whitworth                                                                  48-4 TPI

KONIK

Średnica tulei konika                                                              75 mm

Stożek konika                                                                         5 MT

Wysuw tulei konika                                                                150 mm

     NAPĘD

      Moc, napęd główny                                                              6 kW - 9 kW

      Moc silnika osi X                                                                   1.5 kW

      Moc silnika osi  Z                                                                   2.3 kW

      Napięcie zasilania                                                                  400 V

      WYMIARY I WAGA

     Wymiary ogólne (długość x szerokość x wysokość)               3.2 m x 1.28 m x 1.65 m

     Waga                                                                                  2850 kg

Standardowe wyposażenie:

• 3-osiowy wskaźnik położenia
• Imak szybkomocujący Multifix
• Oprawka WBD 25120
• 3-szczękowy uchwyt Ø 250 mm
• Elektryczne kółka ręczne
• Tarcza tokarska Ø 350 mm

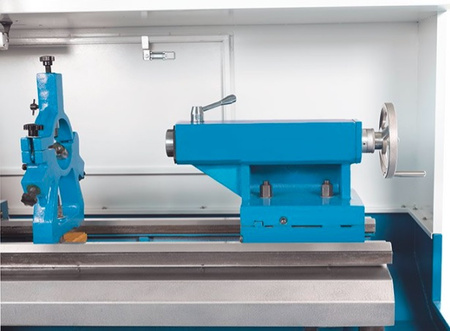

• Podtrzymka stała i ruchoma
• System chłodzący
• Ogranicznik długości

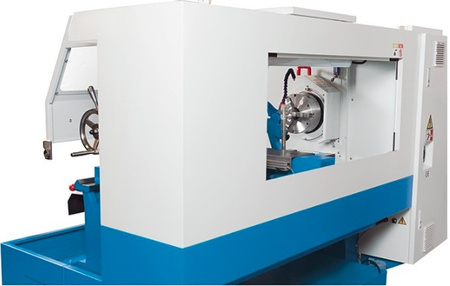

• Osłona ochronna dla suportu
• Osłona uchwytu
• Pedał hamulca nożnego
• Stała osłona rozpryskowa
• Oświetlenie robocze LED
• Narzędzia
• Instrukcja obsługi
