Stół magnetyczny prostokątny jednostronnie uchylny 175x100mm

Właściwości stołu:

• Stół magnetyczny prostokątny, jednostronnie uchylny przeznaczony do mocowania elementów ferromagnetycznych (tj. żelazo, stal konstrukcyjna, stal stopowa, żeliwo) podczas szlifowania, frezowania i obróbki elektroerozyjnej w pozycji poziomej jak i pod kątem do 52°.
• Korpus stołu wykonany jest z jednolitego bloku stali, zaś jego górna płyta z lameli stalowych i mosiężnych ułożonych na przemian. Stalowa podstawa zapewnia wysoką sztywność, a co za tym idzie dokładność szlifowania.
• Ustawianie stołu pod żądanym kątem, odbywa się poprzez ustawienie pomiędzy podstawą stołu, a wałkiem podporowym stołu płytek wzorcowych (ich wysokość dobieramy według tabeli dołączonej do instrukcji). Inną metodą ustawienia żądanego kąta jest ustawienie za pomocą precyzyjnego kątomierza.
• Sztywna konstrukcja stołu umożliwia bardzo precyzyjną obróbkę, a jego szczelność pozwala na wykorzystanie stołu do pracy z chłodziwem lub w całkowitym zanurzeniu. Dla ułatwienia mocowania elementów pod kątem stół posiada listwę oporowo-dociskową pomocną przy pozycjonowaniu.

Parametry stołu:

• Max. temp. pracy materiału magnetycznego - ≤ 80 °C

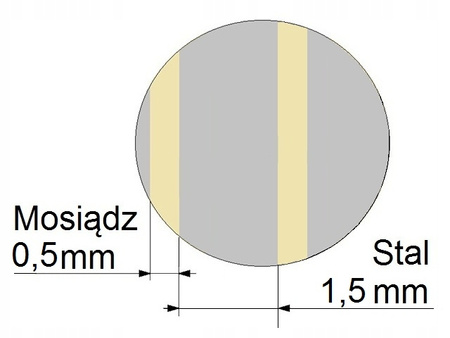

• Układ pól - 1,5+0,5mm (poprzeczny do kierunku obróbki)

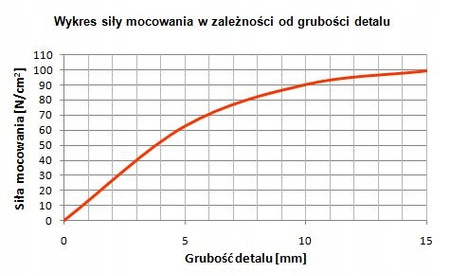

• Siła mocowania (przyciągania) detali - 100
• Waga - 12kg

Zawartość zestawu:

• Stół magnetyczny
• Listwy oporowe ze śrubami - 2 kpl.
• Klucz ampulowy do włączania pola magnetycznego - 1 szt.

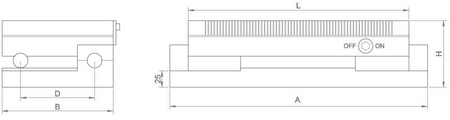

Wymiary stołu[mm]:

• A - 225
• L - 175
• B - 100
• D - 75
• H - 85
