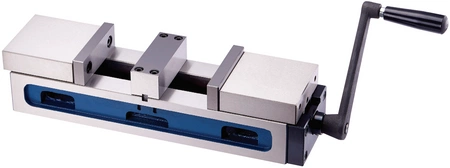

Imadło maszynowe samocentrujące podwójne VCV-4D
Imadło maszynowe samocentrujące podwójne VCV-4D
- Imadło maszynowe samocentrujące podwójne 108x2-50mm
Imadło samocentrujące podwójne VCV-4D to zaawansowane narzędzie przeznaczone do jednoczesnego mocowania dwóch detali o zbliżonych wymiarach. Dzięki samocentrującemu mechanizmowi i solidnej konstrukcji, zapewnia wysoką precyzję i powtarzalność, co jest kluczowe w obróbce CNC.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model | VCV-4D |
| Typ imadła | Imadło samocentrujące podwójne |
| Szerokość szczęk | B=108 mm |
| Wysokość szczęk | E=36 mm |
| Maksymalny rozstaw szczęk | C=0-50 mm każda strona |
| Wysokość podstawy | G=62 mm |
| Długość podstawy | A=418 mm |
| Wysokość całkowita | D=92 mm |
| Długość całkowita | A1=469 mm |
| Pozostałe wymiary | H=40 mm |
| Siła mocowania | 0,45 kN |
| Tolerancja powtarzalności mocowania | ±0,01 mm |
| Materiał korpusu | Żeliwo sferoidalne FCD 60>HRC45 |
| Waga imadła | 18 kg |
Zalety imadła samocentrującego VCV:
✔Samocentrujący mechanizm – umożliwia równomierne mocowanie dwóch detali jednocześnie, co zwiększa efektywność pracy.✔Wysoka precyzja – tolerancja powtarzalności ±0,01 mm zapewnia dokładność przy seryjnej produkcji.
✔Solidna konstrukcja – korpus wykonany z żeliwa sferoidalnego FCD 60 gwarantuje trwałość i odporność na odkształcenia.
✔Twarde prowadnice – hartowane do HRC 45 , co zwiększa odporność na zużycie.
✔Kompaktowe wymiary – umożliwiają łatwe dopasowanie do różnych typów obrabiarek.

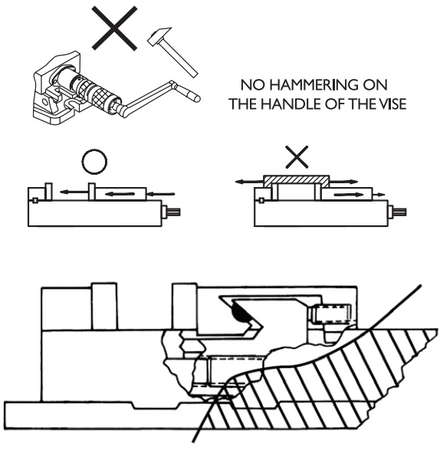

✔Stabilna praca bez luzów – specjalny mechanizm półkulisty ("Semi-sphere Segment") eliminuje efekt unoszenia szczęki oraz przesuwania się detalu podczas mocowania.
Zastosowanie:
✅Obróbka skrawaniem na frezarkach CNC 4- i 5-osiowych✅Precyzyjne wierceniu i szlifowaniu
✅Mocowanie detali o zbliżonych wymiarach
✅W operacjach wymagających wysokiej powtarzalności i dokładności
Imadło samocentrujące VCV-4D to niezastąpione narzędzie dla profesjonalistów ceniących precyzję, niezawodność i efektywność w procesach obróbki.
Gwarancja producenta na 1 rok
Producent gwarantuje naprawę lub wymianę sprzętu do 12 miesięcy od daty zakupu. Skontaktuj się ze sklepem za pośrednictwem formularza reklamacji.
